Fade com Arduino

Este é outro exemplo simples onde você visualizará a alteração progressiva do brilho de um LED usando a função analogWrite().

Dificuldade:

Montagem:

Programação:


Material Utilizado:

Arduino Uno

Cabo USB A para B

Protoboard 400

Resistor 10kΩ

LED

Alguns Jumpers

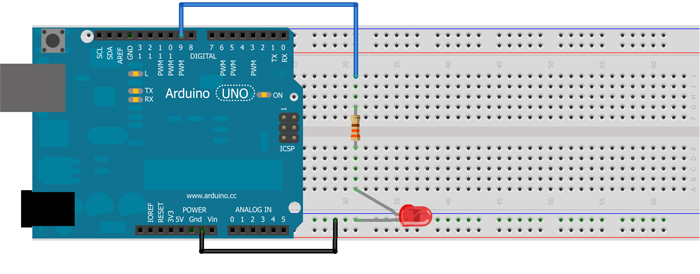

A Montagem

O Sketch

int led = 9; // pino onde o LED vai estar ligado
int
brilho = 0; // variável que armazena a quatidade de brilho do LED.
int
fade = 5; // determina a variação entre cada degradê que o LED será acesso

void setup() {
// configura o pino 9 como saída digital
pinMode
(led, OUTPUT);


void
loop() {
// Envia um PWM proporcional ao valor do brilho para o LED ligado ao pino 9:

analogWrite(led, brilho);
// Altera o brilho para no próximo loop alterar o brilho do LED
brilho = brilho + fade;
// Inverte a direção do Fade caso ultrapasse os limites da escala do analogWrite()

if
(brilho == 0 || brilho == 255) {
fade = -fade ;
}
// Espera 30 milisegundos para controlar e dar o efeito de fade

delay
(30);

}
