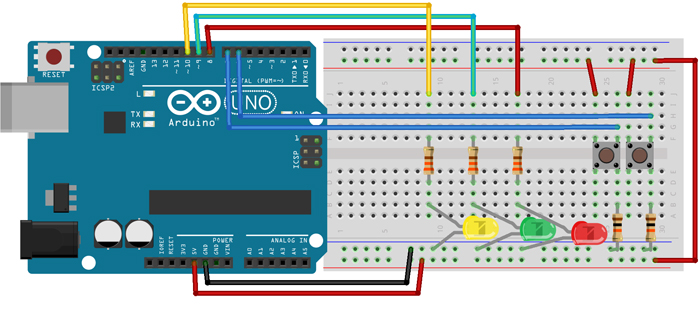

//Definições para os pinos que serão usados

#define botaoA 6     // pino onde será conectada a entrada A
#define botaoB 7     // pino onde será conectada a entrada B
#define ledXOR 8     // pino que mostrará a saída OU exclusivo (XOR)
#define ledOU  9     // pino que mostrará a saída OU (OR)
#define ledE  10     // pino que mostrará a saída E (AND)

// variáveis que armazem os valores dos botoes
boolean valA = 0;
boolean valB = 0;

void setup() {

// configura os pinos dos LED:
pinMode(ledXOR , OUTPUT);
pinMode(ledOU, OUTPUT);
pinMode(ledE, OUTPUT);

// configura os pinos onde os botões estão conectados
pinMode(botaoA, INPUT);
pinMode(botaoB, INPUT);

}

void loop(){

// Lê o estado dos Botões
valA = digitalRead(botaoA);
valB = digitalRead(botaoB);

//

digitalWrite(ledXOR, valA ^ valB); // Operador ^ XOR
digitalWrite(ledOU , valA | valB); // Operador | OU
digitalWrite(ledE , valA & valB); // Operador & E

}
