Automação de LED com LDR

Com este exemplo você aprenderá como utilizar a Mini Fotocélula (LDR) para fazer uma leitura de luminosidade do seu ambiente.

Dificuldade:

Montagem:

Programação:


Material Utilizado:

Arduino Uno

Cabo USB A para B

Protoboard 400

Resistor 330Ω

Resistor 10KΩ

LDR

LED Vermelho

Alguns Jumpers

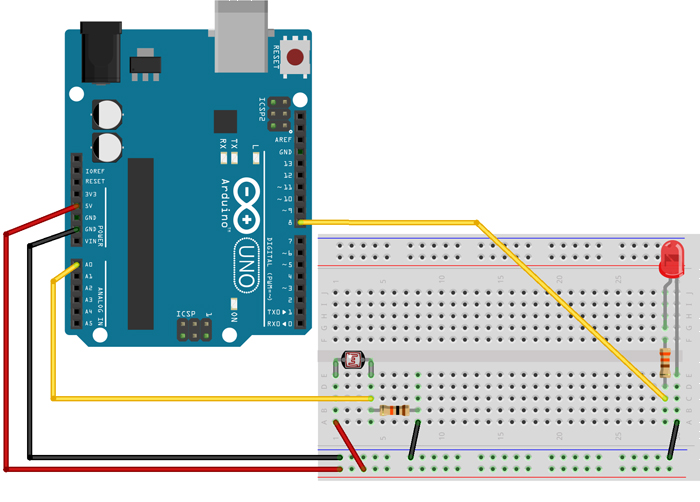

A Montagem

O Sketch

#define LDR A0 //Define LDR como A0
#define led 8 //Define led como 8

float
luminosidade; //Variável para armazenar o valor da luminosidade
float
amostra; //Variável para armazenar o amostratória


void setup()
{

Serial
.begin(9600); //Inicia a Serial do Arduino


pinMode(led, OUTPUT); //Configura pino 8 como saída
digitalWrite(led, LOW); //Desliga o LED

}

void loop()
{

amostra = 0; //Zera a variável amostra

//Pega 1000 amostras
for
(int i=0; i < 100 ; i++)
{
luminosidade = analogRead(LDR); //Armazena o valor lido pelo LDR
luminosidade = (luminosidade / 1024) * 100; //Transforma o valor lido em porcentagem
amostra = amostra + luminosidade; //Armazena na variável amostra
}
//=================


amostra = amostra/100; //Tira a média das amostras
Serial
.print("Luminosidade = "); //Imprime na serial "Luminosidade = "
Serial
.print(amostra, 0); //Imprime a amostra sem casas decimais
Serial
.println("%"); //Imprime o símbolo de porcentagem

if(amostra < 30) //Se a luminosidade estiver abaixo de 30%
{
digitalWrite(led,HIGH); //Liga o LED
}

else //Senão
{
digitalWrite(led,LOW); //Desliga o LED
}
delay(250); //Delay de 250 milissegundos

}
