Data e hora no LCD com o Arduino

Que tal ter um relógio com data e hora feito com LCD e Arduino? A configuração da data e hora inicial deve ser feita pelo monitor serial e a data vai sendo atualizada tanto no LCD como no link serial.

Dificuldade:

Montagem:

Programação:


Material Utilizado:

Arduino Uno

Cabo USB A para B

Protoboard 830

Display LCD 16x2

Potenciômetro 10kΩ

Alguns Jumpers

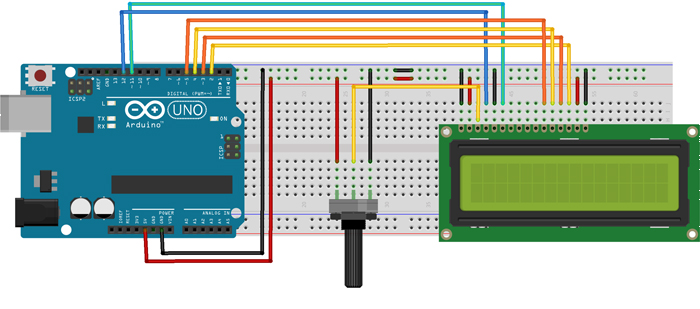

A Montagem

OBS: Não esqueça de regular o contraste do LCD com o potenciômetro

O Sketch

#include <LiquidCrystal.h> //Inclui a biblioteca do LCD

LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

int segundo,minuto, hora, dia, mes,ano;
unsigned
long UtlTime;

void
setup()
{

UtlTime=0;
minuto=0;
hora=0;
dia=0;
mes=0;
ano=0;
Serial
.begin(9600);
lcd.begin(16, 2);

lcd.setCursor(0,0);
lcd.print(" Data e hora ");
lcd.setCursor(0,1);
lcd.print(" com Arduino");
delay
(2000);

//Configura o minuto

lcd.clear();
lcd.setCursor(0,0);
lcd.print("Minuto: ");
Serial
.print("\nEntre Minuto:");
while
(minuto==0)   {
if
(Serial.available() > 0)
{
minuto= Serial.parseInt();
}
}
lcd.print(minuto);
delay
(1000);

//Configura a hora
lcd.clear();
lcd.setCursor(0,0);
lcd.print("Hora: ");
Serial
.print("\nEntre Hora:");
while(hora==0)
{
if (Serial.available() > 0)
{
hora= Serial.parseInt();
}
}
lcd.print(hora);
delay
(1000);

//Configura o Dia

lcd.clear();
lcd.setCursor(0,0);
lcd.print("Dia: ");
Serial
.print("\nEntre Dia:");
while
(dia==0)
{
if (Serial.available() > 0)
{
dia= Serial.parseInt();
}
}
lcd.print(dia);
delay(1000);

//Configura o mês
lcd.clear();
lcd.setCursor(0,0);
lcd.print("Mes: ");
Serial
.print("\nEntre Mes:");
while
(mes==0)
{
if
(Serial.available() > 0)
{
mes= Serial.parseInt();
}
}
lcd.print(mes);
delay
(1000);

//Configura o Ano

lcd.clear();
lcd.setCursor(0,0);
lcd.print("Ano: ");
Serial
.print("\nEntre ano:");
while
(ano==0)
{
if
(Serial.available() > 0)
{
ano= Serial.parseInt();
}
}
lcd.print(ano);
delay
(1000);

lcd.clear();

}

void
loop()
{

if(millis()-UtlTime<0)
{
UtlTime=millis();
}
else
{
segundo=int((millis()-UtlTime)/1000);
}
if(segundo>59)
{
segundo=0;
minuto++;
UtlTime=millis();
if(minuto>59)
{
hora++;
minuto=0;
if(hora>23)
{
dia++;
hora=0;
if(mes==1||mes==3||mes==5||mes==7||mes==8||mes==10||mes==12)
{
if(dia>31)
{
dia=1;
mes++;
if
(mes>12)
{
ano++;
mes=1;
}
}
}
else
if(mes==2)
{
if
(ano%400==0)
{
if(dia>29)
{
dia=1;
mes++;
}
}
else if((ano%4==0)&&(ano%100!=0))
{
if
(dia>29)
{
dia=1;
mes++;
}
}
else

{
if(dia>28)
{
dia=1;
mes++;
}
}
}
else

{
if(dia>30)
{
dia=1;
mes++;
}
}
}
}
}

Serial
.print(dia);
Serial
.print("/");
Serial
.print(mes);
Serial.print("/");
Serial
.print(ano);
Serial
.println();

lcd.setCursor(0,0);
lcd.print("Data ");
lcd.print(dia);
lcd.print("/");
lcd.print(mes);
lcd.print("/");
lcd.print(ano);

Serial
.print(hora);
Serial.print(":");
Serial
.print(minuto);
Serial.print(":");
Serial
.print(segundo);
Serial
.print("\n");
Serial
.println();

lcd.setCursor(0,1);
lcd.print("Hora ");
lcd.print(hora);
lcd.print(":");
lcd.print(minuto);
lcd.print(":");
lcd.print(segundo);

}
