Semáforos sinalizados por LEDs
e Display de 7 segmentos

Com esse exemplo você simulará o funcionamento de semáforos e também contará com um display de 7 segmentos que fará a contagem regressiva para a troca de estado.

Dificuldade:

Montagem:

Programação:


Material Utilizado:

Arduino Uno

Cabo USB A para B

Protoboard 830

Resistor 330Ω

Potenciômetro 10KΩ

Chave Tactil

Display de 7 segmentos

LED Vermelho

LED Amarelo

LED Verde

Alguns Jumpers

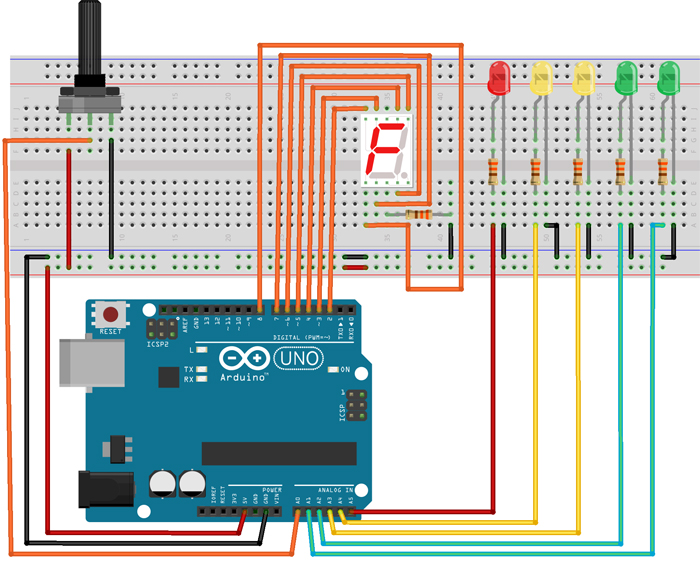

A Montagem

O Sketch

#define carroVERDE A0 //Define carroVERDE como A0
#define carroAMARELO A1 //Define carroAMARELO como A1
 #define carroVERMELHO A2 //Define carroVERMELHO como A2
 #define pedestreVERDE A4 //Define pedestreVERDE como A3
 #define pedestreVERMELHO A5 //Define pedestreVERMELHO como A4
 #define A_DISPLAY 4 //Define A_DISPLAY como 2
#define B_DISPLAY 5 //Define B_DISPLAY como 3
#define C_DISPLAY 6 //Define C_DISPLAY como 4
#define D_DISPLAY 7 //Define D_DISPLAY como 5
#define E_DISPLAY 8 //Define E_DISPLAY como 6
#define F_DISPLAY 3 //Define F_DISPLAY como 7
#define G_DISPLAY 2 //Define G_DISPLAY como 8
#define botao A3 //Define o botão como 11

void setup()
{

//Configura os pinos dos semáforos como saída
pinMode(carroVERDE, OUTPUT); //Configura pino 2 como saída
pinMode(carroAMARELO, OUTPUT); //Configura pino 3 como saída
pinMode(carroVERMELHO, OUTPUT); //Configura pino 4 como saída
pinMode(pedestreVERDE, OUTPUT); //Configura pino 11 como saída
pinMode(pedestreVERMELHO, OUTPUT); //Configura pino 12 como saída

//=============================

pinMode(botao, INPUT_PULLUP); //Configura o pino 11 como entrada

//Desliga todos dos semáforos
digitalWrite(carroVERDE, LOW); //Desliga o LED Verde dos carro
digitalWrite(carroAMARELO, LOW); //Desliga o LED Amarelo dos carro
digitalWrite(carroVERMELHO, LOW); //Desliga o LED Vermelho dos carro
digitalWrite(pedestreVERDE, LOW); //Desliga o LED Verde dos pedestre
digitalWrite(pedestreVERMELHO, LOW); //Desliga o LED Verde dos carro

//=================================

//Configura os pinos do display como saída

pinMode(A_DISPLAY, OUTPUT); //Configura pino 2 como saída
pinMode(B_DISPLAY, OUTPUT); //Configura pino 3 como saída
pinMode(B_DISPLAY, OUTPUT); //Configura pino 4 como saída
pinMode(D_DISPLAY, OUTPUT); //Configura pino 11 como saída
pinMode(E_DISPLAY, OUTPUT); //Configura pino 12 como saída
pinMode(F_DISPLAY, OUTPUT); //Configura pino 11 como saída
pinMode(G_DISPLAY, OUTPUT); //Configura pino 12 como saída

//=============================

//Desliga todos os segmentos do display
apaga_segmentos();

//=================================

}

void loop()
{

while(!(digitalRead(botao))) //Enquanto o botao do pedestre não for pressionado
{

digitalWrite(carroVERDE, HIGH); //Liga o LED Verde do carro
digitalWrite(pedestreVERMELHO, HIGH); //Liga o LED Vermelho do pedestre

}

digitalWrite(carroVERDE, LOW); //Apaga o LED Verde do carro
digitalWrite(carroAMARELO,HIGH); //Liga o LED Amarelo do carro

tempo_amarelo(); //Vai para a função de contagem no amarelo

digitalWrite(carroAMARELO, LOW); //Apaga o LED Amarelo do carro
digitalWrite(carroVERMELHO, HIGH); //Liga o LED Vermelho do carro

delay(1000); //Aguarda 1 segundo

digitalWrite(pedestreVERMELHO, LOW); //Apaga o LED Vermelho do pedestre
digitalWrite(pedestreVERDE, HIGH); //Liga o LED Verde do pedestre

tempo_vermelho(); //Vai para função de contagem no vermelho

delay(1000); //Aguarda 1 segundo

digitalWrite(pedestreVERDE, LOW); //Apaga LED Verde do pedestre
digitalWrite(carroVERMELHO, LOW); //Apaga LED Vermelho do pedestre

}


void tempo_vermelho()
{

//Desenha o 9 no display
digitalWrite(A_DISPLAY, HIGH); //Liga o segmento A do display
digitalWrite(B_DISPLAY, HIGH); //Liga o segmento B do display
digitalWrite(C_DISPLAY, HIGH); //Liga o segmento C do display
digitalWrite(F_DISPLAY, HIGH); //Liga o segmento F do display
digitalWrite(G_DISPLAY, HIGH); //Liga o segmento G do display

//=======================

delay(1000); //Aguarda 1 segundo

apaga_segmentos(); //Vai para a função de apagar os segmentos

//Desenha o 8 no display
digitalWrite(A_DISPLAY, HIGH); //Liga o segmento A do display
digitalWrite(B_DISPLAY, HIGH); //Liga o segmento B do display
digitalWrite(C_DISPLAY, HIGH); //Liga o segmento C do display
digitalWrite(D_DISPLAY, HIGH); //Liga o segmento D do display
digitalWrite(E_DISPLAY, HIGH); //Liga o segmento E do display
digitalWrite(F_DISPLAY, HIGH); //Liga o segmento F do display
digitalWrite(G_DISPLAY, HIGH); //Liga o segmento G do display

//=======================

delay(1000); //Aguarda 1 segundo

apaga_segmentos(); //Vai para a função de apagar os segmentos

//Desenha o 7 no display
digitalWrite(A_DISPLAY, HIGH); //Liga o segmento A do display
digitalWrite(B_DISPLAY, HIGH); //Liga o segmento B do display
digitalWrite(C_DISPLAY, HIGH); //Liga o segmento C do display

//=======================

delay(1000); //Aguarda 1 segundo

apaga_segmentos(); //Vai para a função de apagar os segmentos

//Desenha o 6 no display
digitalWrite(B_DISPLAY, HIGH); //Liga o segmento B do display
digitalWrite(D_DISPLAY, HIGH); //Liga o segmento D do display
digitalWrite(E_DISPLAY, HIGH); //Liga o segmento E do display
digitalWrite(F_DISPLAY, HIGH); //Liga o segmento F do display
digitalWrite(G_DISPLAY, HIGH); //Liga o segmento G do display

//=======================

delay(1000); //Aguarda 1 segundo

apaga_segmentos(); //Vai para a função de apagar os segmentos

//Desenha o 5 no display
digitalWrite(A_DISPLAY, HIGH); //Liga o segmento A do display
digitalWrite(B_DISPLAY, HIGH); //Liga o segmento B do display
digitalWrite(D_DISPLAY, HIGH); //Liga o segmento D do display
digitalWrite(F_DISPLAY, HIGH); //Liga o segmento F do display
digitalWrite(G_DISPLAY, HIGH); //Liga o segmento G do display

//=======================

delay(1000); //Aguarda 1 segundo

apaga_segmentos(); //Vai para a função de apagar os segmentos

//Desenha o 4 no display
digitalWrite(B_DISPLAY, HIGH); //Liga o segmento B do display
digitalWrite(C_DISPLAY, HIGH); //Liga o segmento C do display
digitalWrite(F_DISPLAY, HIGH); //Liga o segmento F do display
digitalWrite(G_DISPLAY, HIGH); //Liga o segmento G do display

//=======================

digitalWrite(pedestreVERDE, LOW); //Liga o LED Verde do pedestre
digitalWrite(pedestreVERMELHO, !(digitalRead(pedestreVERMELHO)));//Inverte estado do LED Vermelho do pedestre

delay(1000); //Aguarda 1 segundo
apaga_segmentos(); //Vai para a função de apagar os segmentos

//Desenha o 3 no display
digitalWrite(A_DISPLAY, HIGH); //Liga o segmento A do display
digitalWrite(B_DISPLAY, HIGH); //Liga o segmento B do display
digitalWrite(C_DISPLAY, HIGH); //Liga o segmento C do display
digitalWrite(D_DISPLAY, HIGH); //Liga o segmento D do display
digitalWrite(G_DISPLAY, HIGH); //Liga o segmento G do display

//=======================

digitalWrite(pedestreVERMELHO, !(digitalRead(pedestreVERMELHO))); //Inverte estado do LED Vermelho do pedestre

delay(1000); //Aguarda 1 segundo
apaga_segmentos(); //Vai para a função de apagar os segmentos

//Desenha o 2 no display
digitalWrite(A_DISPLAY, HIGH); //Liga o segmento A do display
digitalWrite(B_DISPLAY, HIGH); //Liga o segmento B do display
digitalWrite(D_DISPLAY, HIGH); //Liga o segmento D do display
digitalWrite(E_DISPLAY, HIGH); //Liga o segmento E do display
digitalWrite(G_DISPLAY, HIGH); //Liga o segmento G do display

//=======================

digitalWrite(pedestreVERMELHO, !(digitalRead(pedestreVERMELHO))); //Inverte estado do LED Vermelho do pedestre

delay(1000); //Aguarda 1 segundo
apaga_segmentos(); //Vai para a função de apagar os segmentos

//Desenha o 1 no display
digitalWrite(B_DISPLAY, HIGH); //Liga o segmento B do display
digitalWrite(C_DISPLAY, HIGH); //Liga o segmento C do display

//======================

digitalWrite(pedestreVERMELHO, !(digitalRead(pedestreVERMELHO))); //Inverte estado do LED Vermelho do pedestre

delay(1000); //Aguarda 1 segundo
apaga_segmentos(); //Vai para a função de apagar os segmentos

digitalWrite(pedestreVERMELHO, !(digitalRead(pedestreVERMELHO))); //Inverte estado do LED Vermelho do pedestre

}

void tempo_amarelo()
{

//Desenha o 3 no display
digitalWrite(A_DISPLAY, HIGH); //Liga o segmento A do display
digitalWrite(B_DISPLAY, HIGH); //Liga o segmento B do display
digitalWrite(C_DISPLAY, HIGH); //Liga o segmento C do display
digitalWrite(D_DISPLAY, HIGH); //Liga o segmento D do display
digitalWrite(G_DISPLAY, HIGH); //Liga o segmento G do display

//===================

delay(1000); //Aguarda 1 segundo
apaga_segmentos(); //Vai para a função de apagar os segmentos

//Desenha o 2 no display
digitalWrite(A_DISPLAY, HIGH); //Liga o segmento A do display
digitalWrite(B_DISPLAY, HIGH); //Liga o segmento B do display
digitalWrite(D_DISPLAY, HIGH); //Liga o segmento D do display
digitalWrite(E_DISPLAY, HIGH); //Liga o segmento E do display
digitalWrite(G_DISPLAY, HIGH); //Liga o segmento G do display

//=====================

delay(1000); //Aguarda 1 segundo
apaga_segmentos(); //Vai para a função de apagar os segmentos

//Desenha o 1 no display
digitalWrite(B_DISPLAY, HIGH); //Liga o segmento B do display
digitalWrite(C_DISPLAY, HIGH); //Liga o segmento C do display

//=======================

delay(1000); //Aguarda 1 segundo
apaga_segmentos(); //Vai para a função de apagar os segmentos

}


void apaga_segmentos()
{

digitalWrite(A_DISPLAY, LOW); //Desliga o segmento A do display
digitalWrite(B_DISPLAY, LOW); //Desliga o segmento B do display
digitalWrite(C_DISPLAY, LOW); //Desliga o segmento C do display
digitalWrite(D_DISPLAY, LOW); //Desliga o segmento D do display
digitalWrite(E_DISPLAY, LOW); //Desliga o segmento E do display
digitalWrite(F_DISPLAY, LOW); //Desliga o segmento F do display
digitalWrite(G_DISPLAY, LOW); //Desliga o segmento G do display

}
