Hino do Brasil com Arduino

Tocar melodias utilizando a frequência das notas é muito simples com Arduino e um buzzer. As frequências são obtidas através do Arquivo pitches.h e deve ser incluído na mesma pasta onde o software vai ser compilado. Neste exemplo vamos tocar o hino nacional do Brasil.

Dificuldade:

Montagem:

Programação:


Material Utilizado:

Arduino Uno

Cabo USB A para B

Protoboard 830

Buzzer

Alguns Jumpers

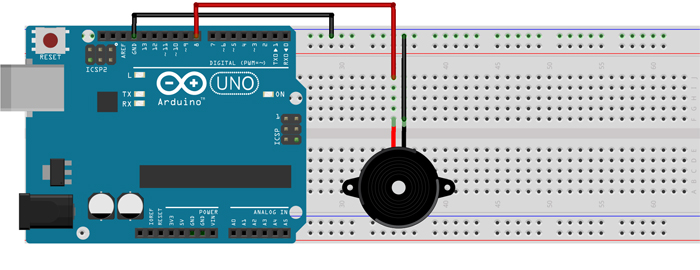

A Montagem

O Sketch

Para baixar o Sketch junto com o arquivo pitches.h clique aqui



#include "pitches.h"
#define NO_SOUND 0

// Notas que devem ser tocadas ordenadamente;
int melodia[] = {

NOTE_C4, NOTE_F4,NOTE_E4,NOTE_F4,NOTE_G4,NOTE_A4,NOTE_G4,NOTE_A4,NOTE_AS4, NOTE_B4,NOTE_C5,NOTE_F4,NOTE_C4, NOTE_F4,NOTE_E4,NOTE_G4,NOTE_F4,NOTE_A4,NOTE_G4,NOTE_AS4,NOTE_A4, NOTE_FS4,NOTE_G4,NO_SOUND,NO_SOUND,NOTE_C4, NOTE_G4,NOTE_FS4,NOTE_G4,NOTE_A4,NOTE_AS4,NOTE_A4,NOTE_AS4,NOTE_B4,
NOTE_CS5,NOTE_D5,NOTE_G4,NOTE_C4, NOTE_G4,NOTE_F4,NOTE_A4,NOTE_G4,NOTE_AS4,NOTE_A4,NOTE_B4,NOTE_AS4, NOTE_GS4,NOTE_A4,NO_SOUND,NOTE_A4,NOTE_A4, NOTE_AS4,NOTE_A4,NO_SOUND,NOTE_A4,NOTE_AS4,NOTE_A4, NOTE_A4,NOTE_D5,NOTE_C5,NOTE_AS4, NOTE_AS4,NOTE_A4,NOTE_A4,NOTE_G4,NOTE_G4,NOTE_F4,NOTE_F4,NOTE_E4,
NOTE_E4,NOTE_D4,NO_SOUND,NOTE_G4,NOTE_G4, NOTE_A4,NOTE_G4,NO_SOUND,NOTE_G4,NOTE_A4,NOTE_G4, NOTE_G4,NOTE_C5,NOTE_B4,NOTE_A4, NOTE_A4,NOTE_G4,NOTE_G4,NOTE_F4,NOTE_F4,NOTE_E4,NOTE_E4,NOTE_D4, NOTE_D4,NOTE_C4,NO_SOUND,NOTE_C4,NOTE_E4,NOTE_G4, NOTE_AS4,NOTE_C4,NOTE_E4,NOTE_G4,NOTE_AS4,NOTE_C4,NOTE_E4,NOTE_G4,
NOTE_AS4,NOTE_AS4,NOTE_C4, NOTE_F4,NOTE_E4,NOTE_F4,NOTE_G4,NOTE_A4,NOTE_G4,NOTE_A4,NOTE_AS4, NOTE_B4,NOTE_C5,NOTE_F4,NOTE_C4, NOTE_F4,NOTE_E4,NOTE_G4,NOTE_F4,NOTE_A4,NOTE_G4,NOTE_AS4,NOTE_A4, NOTE_FS4,NOTE_G4,NO_SOUND,NOTE_C4, NOTE_G4,NOTE_FS4,NOTE_G4,NOTE_A4,NOTE_AS4,NOTE_A4,NOTE_AS4,NOTE_B4,
NOTE_CS5,NOTE_D5,NOTE_G4,NOTE_C4, NOTE_G4,NOTE_FS4,NOTE_A4,NOTE_G4,NOTE_AS4,NOTE_A4,NOTE_C5,NOTE_AS4, NOTE_GS4,NOTE_A4,NO_SOUND,NO_SOUND,NOTE_F4, NOTE_G4,NOTE_F4,NOTE_E4,NOTE_F4,NOTE_E4,NOTE_F4,NOTE_G4,NOTE_F4, NOTE_F4,NOTE_AS4,NOTE_AS4,NO_SOUND,NOTE_G4, NOTE_A4,NOTE_G4,NOTE_FS4,NOTE_G4,NOTE_FS4,NOTE_G4,NOTE_A4,NOTE_G4,
NOTE_G4,NOTE_C5,NOTE_C5,NO_SOUND,NOTE_A4, NOTE_AS4,NOTE_A4,NOTE_GS4,NOTE_A4,NOTE_GS4,NOTE_A4,NOTE_AS4,NOTE_A4, NOTE_A4,NOTE_D5,NOTE_C5,NOTE_AS4,NOTE_G4, NOTE_G4,NOTE_F4,NO_SOUND,NOTE_E4,NOTE_F4,NOTE_G4, NOTE_AS4,NOTE_A4,NOTE_E4,NOTE_F4,NOTE_CS4,NOTE_D4,NOTE_AS4,NOTE_G4, NOTE_G4,NOTE_F4,NO_SOUND,NOTE_G4,NOTE_A4,NOTE_AS4,

NOTE_B4,NOTE_C5,NOTE_A4,NOTE_F4,NOTE_D4,NOTE_AS4, NOTE_A4,NOTE_F4,NOTE_D4,NOTE_C4,NOTE_D4,NOTE_E4,
NOTE_F4

};

// Duração das Notas: Colcheia:8; Semínima: 4; Mínima:2; Semibreve:1

int tempoNotas[] = {
4,
6,16,6,16,6,16,6,16,
3,8,4,4,
6,16,6,16,6,16,6,16,
4,4,4,16,8,
6,16,6,16,6,16,6,16,

3,8,4,4,
6,16,6,16,6,16,6,16,
4,4,4,6,16,
4,4,8,8,6,16,
4,2,8,8,
8,8,8,8,8,8,8,8,

4,4,4,6,16,
4,4,8,8,6,16,
4,2,8,8,
8,8,8,8,8,8,8,8,
4,4,8,8,8,8,
8,8,8,8,8,8,8,8,

2,4,4,
6,16,6,16,6,16,6,16,
3,8,4,4,
6,16,6,16,6,16,6,16,
4,4,4,4,
6,16,6,16,6,16,6,16,

3,8,4,4,
6,16,6,16,6,16,6,16,
4,4,4,8,16,
6,16,6,16,6,16,6,16,
3,8,4,8,8,
6,16,6,16,6,16,6,16,

3,8,4,8,8,
6,16,6,16,6,16,6,16,
4,3,8,8,8,
4,4,8,8,8,8,
8,8,8,8,8,8,8,8,
4,4,8,8,8,8,

8,8,8,8,4,4,
4,6,16,4,6,16,
2

};

const int compasso = 1500; // Altera o compasso da música

void setup() {
for (int Nota = 0; Nota < 230; Nota++) {//o número 80 indica quantas notas tem a nossa matriz.
int tempo = compasso/tempoNotas[Nota]; //Tempo = compasso dividido pela indicação da matriz tempoNotas.
tone(8, melodia[Nota],tempo); //Toca a nota indicada pela matriz melodia durante o tempo.
// Para distinguir as notas adicionamos um tempo entre elas (tempo da nota + 20%).
delay(tempo*1.2);
}

}

void loop()
{
//Não é necessária a repetição pois a mesma será feita pelo botão Reset.

}

//Fim de Programa
