Tacômetro

Com este exemplo você conseguirá saber quantas vezes algo passou em frente a linha de infravermelho em 1 segundo, conseguindo assim pegar a velocidade em RPM de um motor por exemplo.

Dificuldade:

Montagem:

Programação:


Material Utilizado:

Arduino Uno

Cabo USB A para B

Protoboard 830

Resistor 330Ω

Resistor 10KΩ

Emissor Infravermelho

Receptor Infravermelho

Alguns Jumpers

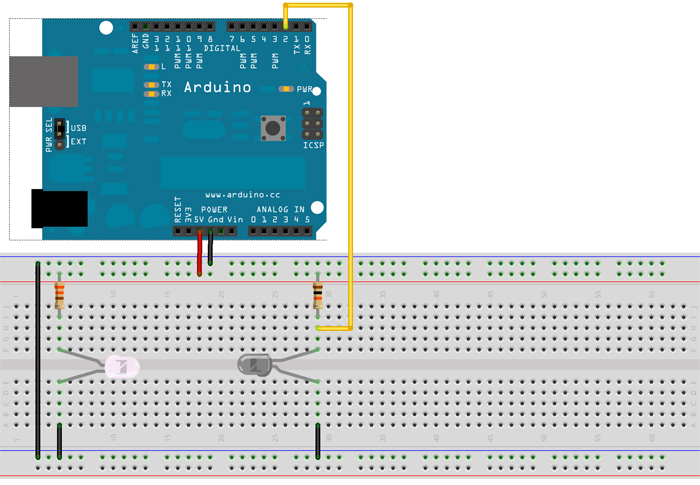

A Montagem

O Sketch

#define sensor 2 //Define sensor como 2

long
rpmconta=0; //Cria uma variável para armazenar as contagem

void
setup()
{

Serial
.begin(9600); //Inicia a serial com um baud rate de 9600

}

void loop()
{

rpmconta = 0; //Zera a variável que armazena a contagem de rotações

attachInterrupt
(0, pegarpm, FALLING); //Habilita o pino 2(INT 0) para atender a...                                         //interrupção (pegarpm) por borda de descida (FALLING).

delay(1000); //Aguarda 1 segundo

detachInterrupt(0); //Desabilita a interrupção

rpmconta = rpmconta * 60; //Multiplica a contagem por 60 para pegar o RPM

Serial.print(rpmconta); //Imprime o valor de RPM na serial
Serial
.println(" RPM"); //Imprime " RPM" na serial, indicando que o valor está em RPM

}

void pegarpm()
{

rpmconta++; //Increvementa o a contagem de rotações

}
