Identificando Cores com LDR

Com este exemplo você poderá identificar cores com o Arduino utilizando um LDR e um LED RGB. Você correta identificação de cores você deve calibrar o sensor com o um chart branco e após isto com um preto.

Dificuldade:

Montagem:

Programação:


Material Utilizado:

Arduino Uno

Cabo USB A para B

Protoboard 830

Resistor 330Ω

LED RGB

Alguns Jumpers

Chart com as cores para calibração verificar o acionamento

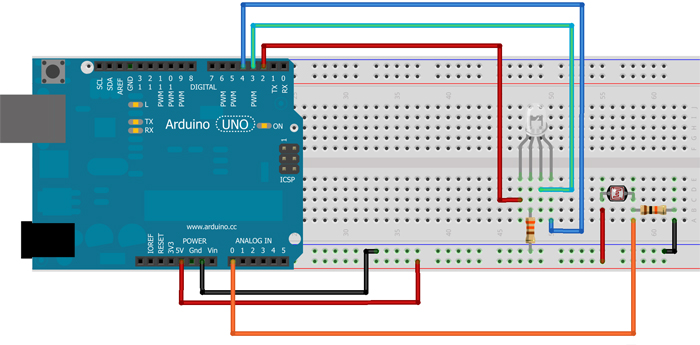

A Montagem



Chart de Cores

Imprima este chart para calibrar o identificador de cor. O processo de calibração deve ser feito colocando uma parte branca do chart sobre o sensor e logo após uma parte preta.

Chart para impressão

O Sketch

// Matriz com os pinos onde o LED RGB vai ser conectado
int
matrizPinodosLEDS[] = {   2,3,4};

// Uma variável booleana para indicar se o sensor foi calibrado

boolean
balanco = false;

//Matriz de floats para armazenar o valor das cores
float
matrizCores[] = {   0,0,0};
float
matrizBranco[] = {   0,0,0};
float
matrizPreto[] = {   0,0,0};

//Variável para armazenar a média das leitura
int mediaLeituras;

void setup()
{

//Declaração dos pinos como de saída
pinMode(2,OUTPUT);//LED VERMELHO
pinMode
(3,OUTPUT);//LED GREENN
pinMode
(4,OUTPUT);//LED BLUE   //Inicia a comunicação serial

Serial
.begin(9600);

}

void loop()
{

// Verifica se o Balanco de branco foi calibrado
checaBalanco();
//Checa qual é a cor

checaCores();
// Imprime na Serial o valor das cores
mostraCores();
}

// Verifica se o Balanco de branco foi calibrado
void checaBalanco() {
//checa se o balanço de branco foi feito

if(balanco == false){
confBalanco();
}

}

//Configura o balanco de Branco

void confBalanco(){

//Calibrando o branco!

Serial
.println("Calibrando o branco");
delay
(5000);
for
(int i = 0;i<=2;i++){
digitalWrite(matrizPinodosLEDS[i],HIGH);
delay
(100);
mediaSensor(5);
matrizBranco[i] = mediaLeituras;
digitalWrite
(matrizPinodosLEDS[i],LOW);
delay(100);
}

//Calibrando o preto!
Serial
.println("Calibrando o preto");
delay
(5000);
for(int i = 0;i<=2;i++){
digitalWrite
(matrizPinodosLEDS[i],HIGH);
delay
(100);
mediaSensor(5);
matrizPreto[i] = mediaLeituras;
digitalWrite
(matrizPinodosLEDS[i],LOW);
delay
(100);
}

//Avisa que a calibragem foi feita
Serial
.println("Sensor Calibrado");
balanco = true;
delay(3000); }

//Checa a cor
void
checaCores(){
for
(int i = 0;i<=2;i++){
digitalWrite
(matrizPinodosLEDS[i],HIGH);
delay(100);
mediaSensor(5);
matrizCores[i] = mediaLeituras;
float
cinzaDif = matrizBranco[i] - matrizPreto[i];
matrizCores[i] = (matrizCores[i] - matrizPreto[i])/(cinzaDif)*255;
digitalWrite
(matrizPinodosLEDS[i],LOW);
delay
(100);
}

}


void
mediaSensor(int vezes){
int leituras;
int
somatorio=0;
for(int i = 0;i < vezes;i++){
leituras = analogRead(0);
somatorio = leituras + somatorio;
delay
(10);
}
mediaLeituras = (somatorio)/vezes;
}

void
mostraCores(){
Serial
.print("R = ");
Serial
.println(int(matrizCores[0]));
Serial
.print("G = ");
Serial
.println(int(matrizCores[1]));
Serial
.print("B = ");
Serial
.println(int(matrizCores[2]));

}
